Reductor Manual Desembragable
Reductor Manual Desembragable
Modelo: HDM
- Material de la carcasa: Aleación de aluminio fundida a presión
- Material del eje: Acero 45#
- Relación de transmisión: 26:1, 28:1, 38:1, 54:1, 80:1, 78:1
- Par de salida nominal: 250 Nm ~ 3000 Nm
- Temperatura de funcionamiento: -20°C a 70°C
- Temperatura opcional: -45°C a 50°C
- Clase de protección: Resistente a la intemperie (IP67)
- Conexión de brida: Norma ISO 5211 o DIN 3337
Cotizar ahora

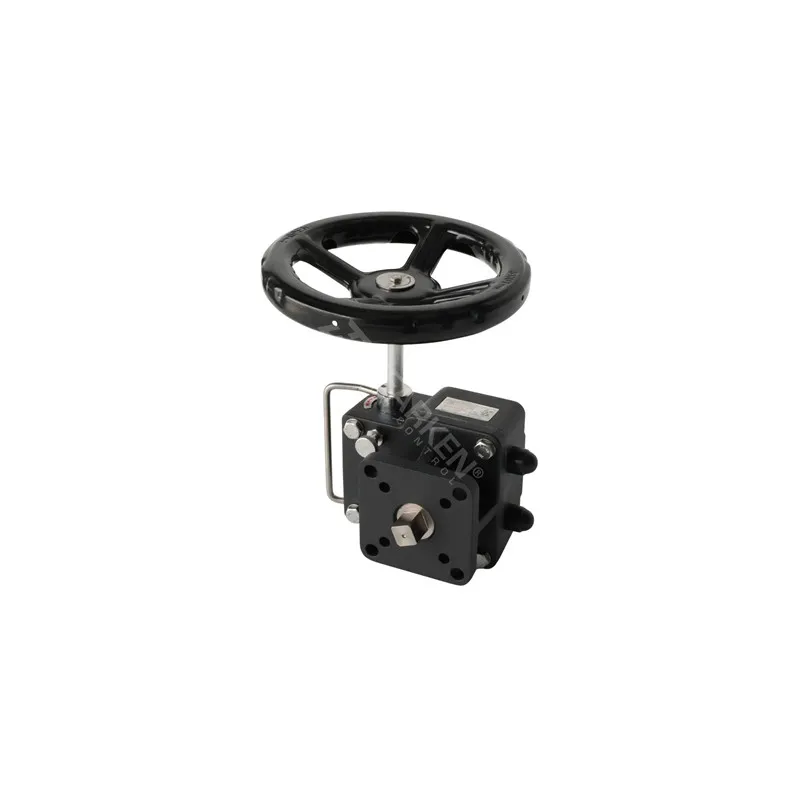

El reductor manual desembragable Hearken HDM Series es un mecanismo de seguridad diseñado para combinarse con accionamientos neumáticos, permitiendo el control manual de válvulas de bola, mariposa y obturador de 90° en entornos industriales como petróleo, química, farmacéutica y plantas de energía. Ofrece personalización completa según las necesidades del cliente.
Puntos fuertes del producto
- Compacto y ligero: Diseño optimizado con reducido tamaño y peso, ideal para instalaciones espaciadas.
- Serializado y adaptable: Torque de salida adaptado a accionamientos neumáticos, con conexiones estándar.
- Posición ajustable: Orificios de conexión con dos ranuras de pasador a 90°, permitiendo alinear el dispositivo con la válvula según preferencia.
- Cambio rápido neumático/manual: Anillo de tracción y pasador excéntrico permiten alternar entre modos en segundos.
- Sellado total: Recubierto de grasa especial en fábrica, con protección IP65/IP67 (opcional IP68) contra polvo y agua.
- Resistente a entornos hostiles: Niveles personalizables de anticorrosión y temperatura, adaptándose a normativas globales.
Parámetros Técnicos
 | No. | Nombre | Material | No. | Nombre | Material |
| 1 | Eje de accionamiento | Acero aleado | 9 | Engranaje de tornillo sin fin | Fundición de grafito esferoidal | |
| 2 | Anillo de sellado | Caucho de nitrilo | 10 | Cojinete plano | Acero aleado | |
| 3 | Resorte de lámina | Acero inoxidable (304) | 11 | Manija | Acero inoxidable (304) | |
| 4 | Cubierta superior | Aleación de aluminio | 12 | Manguito excéntrico | Acero aleado | |
| 5 | Sujeción A | Acero inoxidable (304) | 13 | Anillo de sellado | Caucho de nitrilo | |
| 6 | Pasador de posicionamiento | Acero aleado | 14 | Tornillo sin fin | Acero aleado | |
| 7 | Anillo de sellado | Caucho de nitrilo | 15 | Varilla de transmisión | Acero aleado | |
| 8 | Anillo de sellado | Caucho de nitrilo | 16 | Caja | Aleación de aluminio |
| Modelo | Doble Acción (DA) | Retorno por Resorte (SR) | Relación de Velocidad | Torque de Salida |
| HDM-1 | HPA052DA-HPA092DA | HPA052SR-HPA083SR | 26:1 | 180 |
| HDM-2 | HPA105DA-HPA125DA | HPA092SR-HPA105SR | 28:1 | 320 |
| HDM-3 | HPA125DA-HPA145DA | HPA115SR-HPA125SR | 38:1 | 680 |
| HDM-4 | HPA160DA-HPA190DA | HPA145SR-HPA160SR | 54:1 | 1200 |
| HDM-5 | HPA210DA-HPA240DA | HPA190SR-HPA210SR | 80:1 | 2100 |
| HDM-6 | HPA240DA-HPA270DA | HPA210SR-HPA240SR | 78:1 | 3000 |
| HDM-7 | HPA270DA-HPA300DA | HPA240SR-HPA270SR | 98:1 | 3800 |
| HDM-8 | HPA350DA | HPA300SR | 120:1 | 5400 |
| Modelo | HDM-1 | HDM-2 | HDM-3 | HDM-4 | HDM-5 | HDM-6 | HDM-7 | HDM-8 |
| A | F07 | F10 | F12 | F14 | F16 | F16 | F16 | F16 |
| B | φ57 | φ70 | φ89 | φ108 | φ108 | φ159 | φ159 | / |
| C | F05 | F07 | F07/F10 | F10/F12 | F14 | F14 | / | F25 |
| D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 | 46*46 |
| E | 15 | 19 | 22 | 28 | 38 | 48 | 48 | 48 |
| F | 105 | 110 | 130 | 165 | 185 | 200 | 200 | 203 |
| G | 20 | 22 | 28 | 32 | 40 | 50 | 50 | 50 |
| H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 | 46*46 |
| N | 115 | 135 | 160 | 200 | 244 | 282 | 313 | 370 |
| W | 89.5 | 125 | 136 | 187.5 | 220 | 251 | 286 | 333 |
| J | F07 | F10 | F12 | F14 | F16 | F16 | F16 | F16 |
| K | F05 | F07 | F10 | F10/F12 | F14 | / | / | F25 |
| L | 150 | 155 | 178 | 238 | 256 | 278 | 300 | 300 |
| Diámetro exterior volante | φ180 | φ200 | φ 280 | φ 320 | φ400 | φ 500 | φ550 | φ600 |
| Peso de referencia (kg) | 3 | 4.5 | 7 | 13.7 | 22 | 30 | 38 | 46 |
